инсталиране на преобразувател на лодка
Инсталиране на преобразувател на лодка
Монтаж и стил на преобразувателя
Преобразувателите могат да бъдат инсталирани през корпуса, в кутии, пълни с вода или масло, в определени корпуси, прикрепени към вътрешността на някои лодки от фибростъкло или монтирани върху транца. Единственото изискване е въздушното пространство или материал с висока плътност да не блокират потока от акустични импулси на преобразувателя'. Поради тази гъвкавост при монтажа се произвеждат няколко типа преобразуватели, осигуряващи лесен монтаж на всички видове лодки.

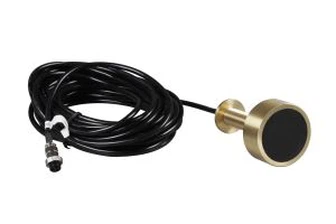

Бронзовите преобразуватели с дълги стъбла са все още най-добри, когато се монтират през корпуса на лодка с много дълбоко&"V [GG" quot; или висок ъгъл на затъмняване, където трябва да се използват обтекателни блокове, за да се поддържа сондата близо до вертикала.
Нископрофилните пластмасови преобразуватели с гъбена глава са най-лесни за монтиране през корпуса на лодка с равна повърхност и малко&"V &" форма.
Няколко нископрофилни модела през корпуса имат кух пластмасов корпус и подвижен вътрешен преобразувател. Те са идеални за ремаркета, които могат да бъдат повредени в процеса на изстрелване.
Преобразувателите с вградено устройство са идеални за озвучители на дълбочина на състезателни платноходки и други приложения, където справедливият корпус е важен. Те понякога изискват специален инструмент за потапяне за правилен монтаж.
Преобразувателите, монтирани на транце, обикновено са плоски на предния си ръб, с регулируема скоба или въртящ се хардуер за закрепване към кърмата на лодката' под водолинията. Когато инсталирате сонда за монтиране на транце, уверете се, че е монтирана в зона на транца с най-малко количество смутена вода. Не е необичайно да се установи, че способността на вашия датчик за транце за показване на ясни изображения е драстично намалена с увеличаване на скоростта на лодката. Най -често малка" настройка" наклона или дълбочината на преобразувателя може значително да подобри работата му при висока скорост. На някои съдове обаче може да се наложи да експериментирате, като поставите преобразувателя на различни места по транца, за да получите оптимални резултати.
Някои преобразуватели са специално създадени да стрелят през корпуса. Те обикновено са по -точни от стандартните преобразуватели, използвани по този начин.
Метод на монтаж на преобразувател през корпус
Преобразувателят с опростена форма, като A-TD26, A-TD47T, A-TD67T и т.н., този дизайн може да се използва за монтаж през корпуса, за да се направи преобразувателят извън корпуса. Тези преобразуватели се използват главно в по -малки лодки.
• Плосък корпус отдолу
Ако корпусът е плосък, сондата може да се инсталира директно. Моля, обърнете внимание, че използването на морския уплътнител за запечатване на фугата на корпуса, за да се гарантира, че корпусът е водоустойчив. Междувременно дръжте повърхността на сондата плоска и водата под корпуса тече плавно по лицето на трансдюсера.
• Секция за накланяне на дъното на лодката
Когато инсталирате преобразувателя в секцията за накланяне на дъното на лодката, използвайте опорен блок, за да направите долното ниво и лицевата страна на сондата направо надолу от дъното на океана
Инсталиране на преобразувател с вграден монтаж
Интегриран стоманен обтекател
1. Първо отстранете винтовете с капачка на главата от неръждаема стомана до фланца с шестостен ключ.
2. Извадете гумените части в стоманения обтекател, за да избегнете топлопреминаването на стоманения обтекател по време на заваряването и изгорете гумените части!
3, Пробийте дупка в дъното на лодката и направете горните и долните скосявания, размерът на отвора е в съответствие с размера на стоманения обтекател. Уверете се, че долната страна на стоманения обтекател и дъното на лодката са заварени до едно и също ниво!
4. След като дупката е пробита, две" занаятчийски железни пръти" заварени съответно в центъра на отвора в дъното на лодката, а персоналът на кабината си сътрудничи, за да постави стоманения обтекател във въздуха. Роля: Уверете се, че стоманеният обтекател не излиза от дъното на лодката и стоманеният обтекател не изпада от отвора, за да причини инцидент!
5. След като стоманеният обтекател е поставен в добро положение, около стоманения обтекател се използват заваръчни електроди с ниско съдържание на водород за стандартно дъгово заваряване. Заваръчната шлака на съединението трябва да бъде почистена старателно и заварена, за да се осигури водонепропускливост.
6. След като стоманеният обтекател е заварен и позициониран, отстранете&"технологична желязна пръчка &"; навреме и полирайте точковото заваряване и 5 -те метра пред преобразувателя и 3 -те метра около него, за да избегнете мехурчета и турбуленция, което ще повлияе на качеството на ехото!
7. Вътрешната и външната страна на стоманения обтекател, мястото за заваряване и полираните части са покрити с боя против ръжда за третиране на ръжда!
8. След като боята против ръжда изсъхне и се втвърди, преобразувателят може да бъде инсталиран в съответствие със схематичната диаграма!
Забележка:Внимавайте да не надраскате кабела, когато е пробит! Положението и посоката на водоустойчивия гумен пръстен на кабела не могат да бъдат сбъркани! Водонепроницаемата гайка и пиронът от неръждаема стомана от страната на фланеца са умерено усукани, за да се гарантира, че няма изтичане на вода!
Монтаж на стоманени обтекачи с разделен тип
За стъпките на заваряване и монтаж на стоманената тръба с разделен тип, вижте интегрирания стоманен обтекател, подплатете гуменото уплътнение, покрийте горния капак, затегнете винтовете от неръждаема стомана, заключете водонепроницаемия водопровод, въртящият момент е умерен и не се допуска изтичане на вода.
